一、自動旋轉反沖洗二次濾網結構和工作原理：

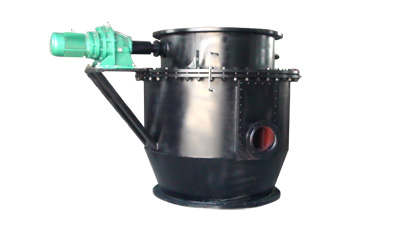

1、自動強排污旋轉反沖洗二次濾網結構：
主要由：①殼體、②電動旋轉機構、③旋轉不銹鋼網芯，④差壓變送器，⑤電動排污閥、⑥壓力表、⑦PLC控制柜(留有DCS接口)等組合件組成。PLC控制強排污旋轉反沖洗二次濾網自動排污系統，控制系統分三種控制 :可以實現現場手動操作、時間定時排污控制、差壓自動化控制。例如：自動強排污旋反沖洗二次濾網排污時間控制的設置，主要考慮冷卻塔填料老化脫落，或洪峰季節水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多，主要考慮強排污旋轉反沖洗二次濾網安全運行的可靠性，設計時增加了時間排污定時控制系統。我國現在水源污染嚴重，水中含塑料薄膜及各種雜草等附作物多，粘附力較強，我公司專門研發加裝自動強排污反沖洗排污裝置，解決了這一難題。自動強排污反沖洗二次濾網實現自動情況下，在二次濾網進水口上裝有差壓變送器，當水壓超過設計質時，差壓變送器將信號送給PLC模塊，PLC指令啟動旋轉網芯的電動執行機構，同時打開電動排污閥排污。當差壓值恢復至設計值時，PLC指令停止旋轉網網芯電動執行機構，隨后關閉電動排污閥，為單元化排污。為了對二次濾網實現安全保護，增設時間排污自動控制系統 ，設置排污時間為0∽99小時排污一次，當進入設計時間99小時點時，PLC指令啟動旋轉網芯電動執行機構，同時打開電動排污閥門排污，設計自動排污時間為3∽5分鐘，當時間完成定時控制排污時 ，PLC指令停止旋轉網芯電動執行機構，同時指令關閉電動排污閥，。時間排污可按此排污程序依次運行。
二、規格型號（參見附表）
規格型號 通徑DN 殼體直徑 二次濾網高度H 排污管徑 附注說明
XEW—500 500mm 812mm 1400mm ф108×4 ①網孔直徑2-20mm，水阻≤350mmH2O柱。
② 安裝位置根據用戶要求。
③ 結構外型尺寸保證通流量前提下，按用戶要求設計。
④ 網芯轉動速度按用戶要求設計。一般控制在8轉/分鐘以下。
XEW—600 600mm 912mm 1450mm
XEW—700 700mm 1012mm 1550mm ф125×6
XEW—800 800mm 1112mm 1600mm
XEW—900 900mm 1212mm 1750mm
XEW—1000 1000mm 1312mm 1800mm ф219×6
XEW—1200 1200mm 1516mm 1900mm
XEW—1400 1400mm 1716mm 2000mm
XEW—1600 1600mm 2020mm 2800mm ф273×8
XEW—1800 1800mm 2424mm 3400mm
XEW—2000 2000mm 2524mm 3700mm
XEW—2200 2200mm 2724mm 4300mm
三、二次濾網的安裝
1、安裝措施:
（1） 我公司派技術人員到貴公司現場調研，貴公司循環水進岀水管相近排列，貴公司要求在加裝二次濾網的同時要考慮加旁路，但現場空間滿足條件，二次濾網加裝在進水管道彎頭順水平管道上，可利用長度符合條件，按二次濾網的通流面積比計算，現場空間條件加裝二次濾網和旁路條件符合。詳細加裝結構見附圖(1)。
2、安裝工期:
待停機以后，進行設備安裝，切除確定位置的循環水管道，按宏慶公司的二次濾網尺寸進行現場管道修剪，將宏慶公司二次濾網進、出反向法蘭與循環水進、出水管道對接焊好，把二次濾網裝在其中間，上好墊片裝好緊固螺絲。再把電動排污閥與強排污反沖洗排污槽出口法蘭對接，將排污管道連接至地溝，另外按附圖(1)所示連接安裝旁路道及旁路閥門，一臺二次濾網改造時間大約在五個工作日。
（3）施工方法有兩種
�、儆少F公司負責安裝，宏慶公司派技術人員現場指導安裝，食宿貴公司負責。
�、诤陸c公司負責安裝，改造所用相關輔材及工具(氣割、電焊機)由貴公司負責， 安裝費用另行計算。
3、供貨范圍：相關明細見附表。
電動強排污反沖洗二次濾網明細表
序號 產品名稱 附注說明
1 電動旋轉濾網型號 XEW700-3/0.6
2 排污管口徑 DN150
4 進、出口通徑 DN700
5 濾網孔徑 3
6 濾網厚度 2
7 濾網材質 304
8 通流比 1：2.7
9 減速機型號 BWY3322-187-0.55KW
10 減速機功率/電壓 0.55KW/380V
11 減速機電機絕緣等級 B級
12 減速機電機防護等級 IP44
15 反沖洗用水量 3%額定水量
16 電動排污閥型號 LQ30-1/200
17 差壓開 DPS100A
18 排空閥通徑及型號 D941X-10DN20
19 放盡閥通徑及型號 Q41F-16 DN50
20 防振壓力表數量 1只
21 濾網殼體材質 Q235-B
22 PLC電控箱 500×400×20
四、自動旋轉反沖洗二次濾網驗收報告
 |
