凝汽器膠球清洗裝置調試規程
膠球清洗---自動膠球清洗裝置---自動凝汽器膠球清洗調試規程
試電前接通總電源(380v)﹥﹥﹥將主令開關調至手動﹥﹥﹥分別啟動各電動球閥門﹥﹥﹥保證閥門開關方向與各閥門指示開關位置一致﹥﹥﹥再進入自動化程序控制＞＞＞A側（凝汽器左側）清洗﹥﹥﹥PLC指令電動分匯器關閉B側﹥﹥﹥開啟A側（凝汽器左側）﹥﹥﹥PLC指令打開投球閥＋收球閥﹥﹥﹥PLC指令啟動膠球輸送泵﹥﹥﹥PLC指令打開裝球室切換閥◆◆◆室內蓄硅化膠球200個---手動關閉放水閥﹥﹥﹥手動打開放氣閥﹥﹥﹥裝球室沒有氣泡時關閉放氣閥﹥﹥﹥清洗四十分鐘后﹥﹥﹥PLC指令關閉裝球室切換閥﹥﹥﹥收球五分鐘﹥﹥﹥PLC指令打開B側（凝汽器右側）的投球閥＋收球閥﹥﹥﹥PLC再指令關閉(A側)投球閥＋收球閥﹥﹥﹥PLC指令切換電動分匯器進入(B側)﹥﹥﹥PLC指令打開裝球室切換閥﹥﹥﹥清洗四十分鐘后﹥﹥﹥PLC指令關閉裝球室切換閥﹥﹥﹥收球五分鐘﹥﹥﹥PLC指令關閉B側（凝汽器右側）的投球閥＋收球閥﹥﹥﹥同時停止膠球輸送泵﹥﹥﹥單元化清洗結束﹥﹥﹥進入等待狀態。
電動膠球清洗裝置控制要求
調電前接通總電源，將主令開關旋至手動，分別開啟各閥門開關方向，保證閥門開關方向指示位置一致。
A側（凝汽器左側）清洗
1.分匯器, 關閉B側，開啟A側
2.打開裝球室上法蘭，投入膠球200個，關閉裝球室上法蘭，關閉放水閥及放氣閥。
3.將主令開關調至手動；
4.開啟A側電動投球閥＋電動收球閥。
5.啟動膠球輸送泵；
6.打開裝球室切換閥；
7.運行30分鐘后，先關閉裝球室切換閥，收球5分鐘后，打開收球閥(B側)，投球閥(B側)，再關閉投球閥(A側)，再關閉收球閥(A側)。然后關掉膠球泵，打開裝球室放水閥及放氣閥。放完水后，打開裝球室上法蘭，清點一下膠球，對比一下收球率，如收球低于80%，將膠球補充分200個裝入裝球室，關好上法蘭，關閉放水閥及放氣閥。進行二次投球，操作方法同上。十分鐘后再打開裝球室，放掉水及氣，清點一下膠球，如收球率低不達標，依次再投，直到收球率到標（飽和狀態）方可關閉A側。

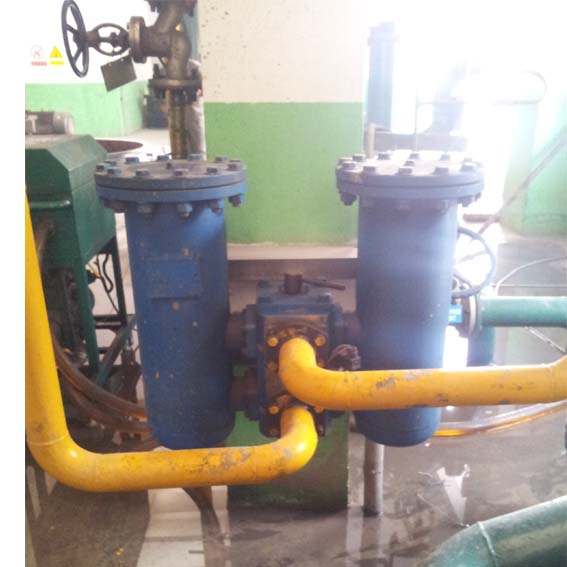

膠球清洗裝置----二次濾網的控制方式﹥﹥﹥自動旋轉反沖洗二次濾網可以設計定時排污＋差壓排污＋手動排污﹥﹥﹥電動旋轉反沖洗二次濾網﹥﹥﹥實現差壓自動旋轉反沖洗排污(壓差設計為500mmH2O)﹥﹥﹥還可實現定時排污(0∽99H)﹥﹥﹥手動控制二次濾網實現自動旋轉與反沖洗排污。
|
