雙肺式膠球清洗裝置技術要點
一、設備名稱：手動膠球清洗裝置＞電動膠球清洗裝置＞自動膠球清洗裝置[LSHK-1200/2]

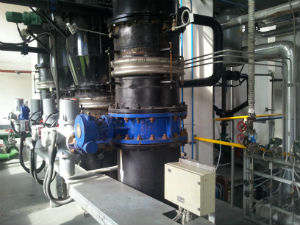

★設備主要組成圖及分項觧說：

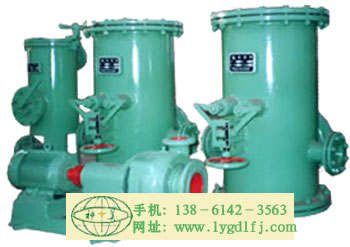

①收球網(電動)
型號：LSHK-1000 /2；
出入口直徑:2-φ1220×10mm；
收球網總高度:1900mm ；
對凝汽器循環水壓力要求：循環水壓≥0.15-0.2MPa；
制造商：連云港市宏慶電力；
②二次濾網( 電動)
出入口直徑:2-φ1220×10mm；
二次濾網總高度:1550mm；
凝汽器循環水壓力≥0.15-0.2MPa；
制造商：連云港市宏慶電力；

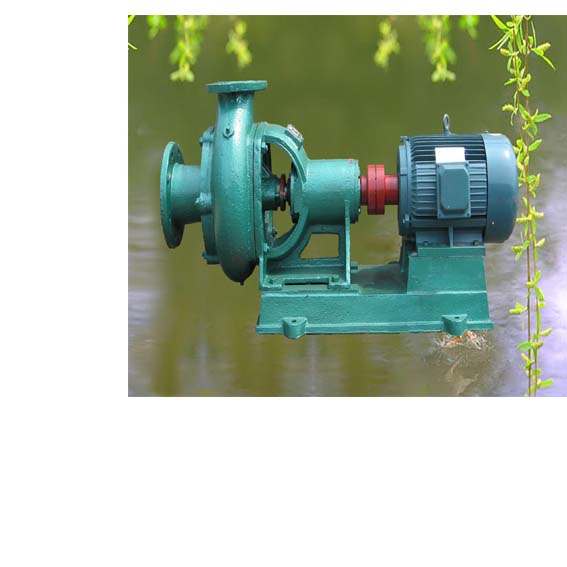

③膠球輸送泵
型號：JQ125-25
出入口通徑：進口DN125/出口DN 100
流 量:80t/h
揚 程:25m
效 率：≥98%
供應商：連云港市宏慶電力；
④電動裝球室
型號：LSHK-350/0.15
出入口直徑:2-φ108×4mm；
制造商：連云港市宏慶電力；
⑤電動分匯器
型號：LSHK-100/2
出入口直徑:2-φ108×4mm；
制造商：連云港市宏慶電力；

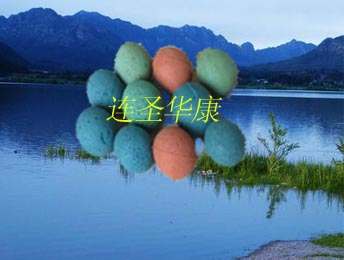

⑥膠球
型號：JQΦ25mm；
溶重比0.0015；
制造商：連云港市宏慶電力；
⑥PLC控制柜
外型尺寸：1700×7203×50
控制流程：一拖二控制；
制造商：連云港市宏慶電力；
二、凝汽器技術要求
(1)凝汽器結構型式：?jiǎn)螝んw形式、雙流程、表面式；
(2)凝汽器壓力：≥0.25MPa；
(1)凝汽器正常冷卻水溫≤(20℃)時汽側壓力：4.3kPa（a）；
(2)凝汽器最高冷卻水溫≤(33℃)時汽側壓力:4.9kPa（a）；
(3)凝汽器正常工作壓力：汽側—0.0049Mpa（a）,水側—0.25 Mpa(a)；
(4)凝汽器水室內允許最高工作壓力為0.25Mpa；
(6)水側的設計壓力為0.4MPa；
(7)冷卻面積：按汽輪機組實際情況設計；
(8)冷卻管總根數：x根
(9)冷卻管材質：304不銹鋼
(10)冷卻管規格：φ16×0.7--φ25×0.7（頂部圓周段）
φ16×0.5--φ25×0.5（主凝結區）
|
