膠球清洗-自動膠球清洗裝置的配置描述
一、概述
膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的必要設備，該裝置可以始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命，減輕勞動強度，是提高電廠經濟效益，保障凝汽器安全運行不可缺少的裝置。適用范圍也相當廣泛，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗。近幾年來，我們不斷征求廣大用戶意見，對膠球清洗裝置進行反復研制及不斷改進，使整個系統結構和使用性能更加完善，例如：
1、在不影響凝汽器工作性能的前提下，對其死角部件一一封堵，做“ 消缺”工作，防止膠球躲藏，影響清洗效果和膠球回收率；
2、較大型號的收球網，采用雙軸傳動；
3、對裝置內部容易卡球的部件做“方圓角”處理；
4、系統管路布置簡單，彎頭數量盡可能減少。
經過我們改進后的膠球清洗裝置有以下優點：
1、設計結構新穎合理；
2、膠球回收率高（≥96%）；
3、二次濾網具有較強的過濾能力；
4、操作方便。
憑借著以上的四點優特點，使我們設計生產的膠球清洗裝置廣泛應用于全國各大火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的一致好評。
二、工作原理
選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1-2mm），且濕態比重和水相近。將膠球從裝球室手孔外投入裝球室內，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球在比循環水進口壓力略高一些的水流帶動下，進入凝汽器水室。因膠球是一個多微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管、對冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球隨循環水經出水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到裝球室，如此循環往復對凝汽器冷卻管實現連續自動清洗。

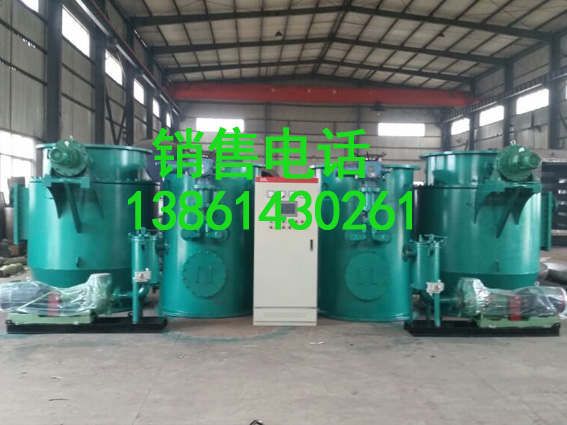

三、膠球清洗裝置的組成部分
1、收球網
收球網是汽輪發電機組運行中對凝汽器進行膠球清洗過程中的關鍵組成設備之一。
要維持海綿膠球對冷卻管的連續清洗，就要將膠球源源不斷地送入清洗系統中，再將清洗過冷卻管的膠球及時回收，再次用于清洗。收球網就是用要把分散在冷卻水中的膠球全部收集起來，便重復使用的設備。
收球網安裝在冷卻水出水管段上，從凝汽器流出來夾帶膠球的水經過收球網時，膠球被回收并由引出管中引出，收球網的柵板可以轉動，在膠球循環運動時網板置于“收球”狀態，在不投運膠球清洗時柵板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時減少柵板的水阻。
⑴、XSD型收球網
XSD型收球網是在收球網殼體內設置了單柵板。
收球時，通過外部的執行機構控制，柵板斜“1”型布置，將整個管道截面全部封擋，以實現收球。
“1”型柵板由單根轉軸轉動。
在收球網非運行時，柵板被旋轉到一定角度，形成與水流平行的“1”型結構，同時，使水流對柵板進行沖洗。
常見規格型號參數表
型號 形式 循環水管徑 膠球出口
管徑 設備總長（mm） 柵格間距 電動執行機構功率
XSD-300 立式、臥式 DN300 DN80 1150 7 0.12
XSD-400 立式、臥式 DN400 DN80 1200 7 0.12
XSD-500 立式、臥式 DN500 DN80 1300 7 0.18
XSD-600 立式、臥式 DN600 DN80 1400 7 0.18
XSD-700 立式、臥式 DN700 DN80 1500 7 0.18
⑵、XSF型收球網
XSF系列收球網是在收球網殼體內設置了雙柵板。
收球時，通過外部的執行機構控制，柵板呈“A”型布置，將整個管道截面全部封擋，以實現收球。
“A”型柵板由兩根轉軸轉動。
在非運行工況時，柵板可被旋轉到一定角度，形成與水流平行的“H”型結構，同時，使水流對柵板進行沖洗。
常見規格型號參數表
型號 形式 循環水管徑 膠球出口
管徑 設備總長（mm） 柵格間距 電動執行機構功率
XSF-800 立式、 臥式 DN800 DN80 1520 7 0.18
XSF-900 立式、 臥式 DN900 DN80 1560 7 0.18
XSF-1000 立式、臥式 DN1000 DN80 1660 7 0.18
XSF-1200 立式、臥式 DN1200 DN80 1750 7 0.25
XSF-1400 立式、臥式 DN1400 DN80 1850 7 0.25
XSF-1600 立式、臥式 DN1600 DN80 2100 7 0.25
XSF-1800 立式、臥式 DN1800 DN80 2200 7 0.37
XSF-2000 立式、臥式 DN2000 DN80 2350 7 0.37
XSF-2200 立式、臥式 DN2200 DN80 2500 7 0.37
2、二次濾網
二次濾網系統是凈化水中污物,保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，提高膠球回收率不可缺少的裝置。經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，循環往復，從而完成過濾排污工作過程。
⑴、WE型二次濾網
該系列產品為帶蝶閥的外旋式二次濾網。冷卻水從網芯外部流向內部，利用蝶閥的導向，造成冷卻水在二次濾網的外圍產生旋轉流動，將水中的雜物從網芯上沖下，從排污管排出。
常見規格型號參數表
型號 形式 循環水管徑 排污口管徑 設備總長
（mm） 殼體直徑
（mm） 執行機構型號
WE-300 立式、臥式 DN 300 DN80 1022 620 Q60
WE-400 立式、臥式 DN 400 DN100 1022 720 Q60
WE-500 立式、臥式 DN 500 DN100 1224 820 Q60
WE-600 立式、臥式 DN 600 DN150 1224 920 Q60
WE-700 立式、臥式 DN 700 DN150 1741 1080 Q60
WE-800 立式、臥式 DN 800 DN150 1765 1300 Q120
WE-900 立式、臥式 DN 900 DN200 1770 1400 Q120
