電站凝汽器膠球清洗收球網設計新突破
凝汽器是發電廠設備中一個非常重要的部件。從熱力學觀點來看，凝汽器在蒸汽動力裝置的熱力循環中起著冷源作用。當汽輪機的初參數不變的條件下，凝汽器溫度每降低10度，裝置效率提高3.5%，凝汽器每改變1kPa,汽輪機功率平均改變1%--2%。由于火力(核)發電廠中凝汽器管道結垢，造成冷凝管內污物堵塞，導致凝汽器的換熱效率降低，引起汽輪機排汽壓力的增加，最終導致發電機組輸出能量的損失。因此，保持凝汽器換熱管路的清潔，提高凝汽器的換熱效率。對提高整個機組的熱效率有著非常重要的影響。凝汽器膠球清洗裝置是改善凝汽器清潔度、提高汽輪發電機組熱效率的重要設備。它借助水流的作用將直徑略大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管內壁進行反復擦洗，并把雜質帶出，從而提高冷卻管清潔度，避免垢下腐蝕，延長冷卻管使用壽命。該裝置可在機組不停機、不減負荷的條件下使用。改善了凝汽器真空度和提高了汽輪機熱效率。
膠球自動清洗系統技術指標及相應要求: 技術指標: 收球率>96%，為保證系統達到較高的收球率，進行如下的工作是必要的:
①凝汽器水室的四角應以鋼板襯成圓角，以消除直角渦流區。在本系統投入運行前要求管束無堵塞，無結垢。
②海綿膠球的海綿孔大小應均勻，彼此連通，無光滑表皮。浸泡在80 。C水中應不老化，無疏松、且耐磨性好等。
③若未安裝二次濾網裝置，要求一次濾網過濾精度不大于10x10 (mm)。
④膠球泵的安裝位置應盡可能靠近收球網，且使其入口標高低于收球網引出口。
⑤膠球自動清洗系統管道的鋪設，應盡量減少彎頭的數量和鉛垂方向的改變，以小管道水阻。
⑥凝汽器冷卻管內的水流速度應保證在2.5m/s~1.7m/s之間。
⑦凝汽器水室中除循環水管進出口外，其他通往外部的管口徑加裝孔徑為7mm的網罩，水室隔板與端蓋結合嚴密無串縫，水室內不存在積球的窄縫。
收球網

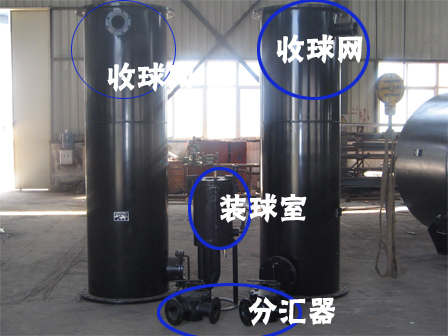

收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后由引出管從收球網引出打回裝球室。目前收球網結構形式是他的柵網板可以轉動，在膠球裝置投運時，網板處于收球位置，在不投運清洗裝置時，該柵網板可以旋轉到與水流方向一致的位置; 既減少水阻又起到清除柵網板上雜物的作用。網板的轉動定位由電動執行機構執行(小型收球網為手動控制)。柵網板到位與否是保證收球網收球率的關鍵之處。
收球網設計
收球網是膠球清洗中回收膠球的關鍵部件，它安裝在凝汽器循環水的出水管上，是將在凝汽器中工作的海綿膠球在循環水中分離、收集出來，再循環。它應設計成能夠確保不失球的同時，用較短的時間和小的水量將膠球送入出球管。
收球網系統工作原理: 用比重與水相近的海綿膠球，投放進裝球室，啟動膠球泵，打開裝球室兩端球閥，膠球混和在略高于循環水壓力的流水中由凝汽器進口處進入鋼管。由于膠球進口管管口向下，膠球能均勻地分布到各銅管。膠球是一個多微孔柔軟的彈性體，有較小的壓差就可以穿過比它外徑小1-2mm 銅管內徑。膠球每經銅管一次，就等于對銅管內壁摸擦一次，消除了銅管內壁的污垢。膠球繼而隨水流向循環出水管，進入收球網，在網壁阻攔下進入網底，再在膠球泵進口負壓的作用下經過膠球泵，重新回到裝球室, 并不斷重復上述運動，對銅管進行連續清洗，保證了凝汽器的清潔度。
方案論證
第一代為固定型收球網。第二代產品為帶有上、下收球網板的活動棚格型收球網。隨著膠球清洗技術的發展，第一、第二代產品均已過時�，F在大多數電廠都是使用的第三代收球網。

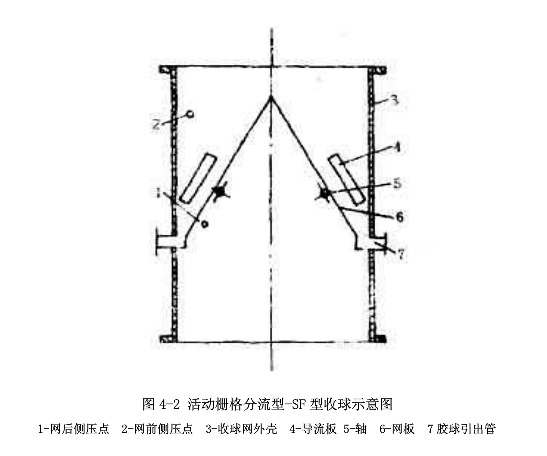

第三代收球網有活動柵格分流型(SF型，見圖1)、活動柵格漏斗型。

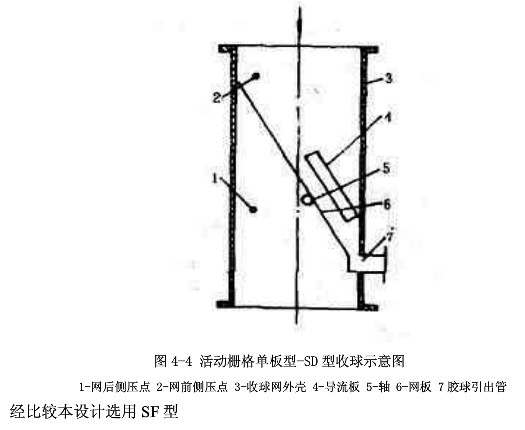

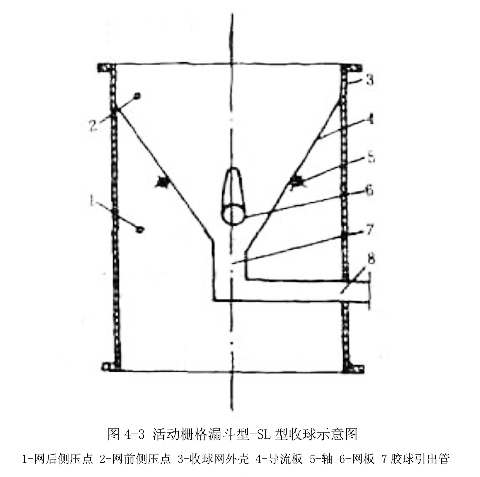

(SL 型，見圖2)、活動柵格單板型(SD型，見圖3) 等是收球網。設計合理、結構簡單緊湊、操作維護方便、適應性強、使用效果好，是目前該技術領域內的新成果，自80年代中期就開始作為換代產品被廣泛推薦使用。收球網的選型，主要取決于:
1、循環水管公稱通經(大管徑的采用SF 型或SL型，小管徑的采用SD 型)。
2、凝汽器出口管中循環水流速(與收球網強度、網板夾角、膠球硬度等有關)。
3、凝汽器冷卻管(以下簡稱冷卻管) 內流速(與膠球直徑、硬度有關)。
4、冷卻管公稱通經(與網板棚格間距、膠球直徑有關)。
5、冷卻管材質(與膠球品種有關)。
6、收球網立式或臥式布置(與操作軸結構形式有關)。
7、凝汽器有無逆洗(反沖洗) 系統(與收球網強度有關)。
活動收球網由1-網后側壓點 2-網前側壓點 3-收球網外殼 4- 導流板5-軸 6-網板7膠球引出管等組成。

技術要求
1.兩端設計有法蘭，網板前后設有壓力測點。
2.網板的柵格縫隙應符合設計要求，其誤差不超過土0.4mm。
3.網板板面平整、光滑，平面度在500X500mm范圍內不大于2mm。
4.網板具有足夠的強度和剛度。
5.活動網板與軸聯接牢固。
6.活動網板與固定網板間的間隙均勻，并應符合設計要求，其最小值不得小于2mm。
7.網板反洗角應符合設計要求。
8.導流板與筒壁貼合嚴密，個別不嚴處縫隙不超過1.5mms
9.網板在收球位置時圍帶周邊與簡壁貼合嚴密，個別不嚴處其縫隙不超過3mm。SF型的網板進口端相互間貼合嚴密，個別不嚴處其縫隙不超過2mm。SF型和SD型集球斗周邊與筒壁貼合嚴密，個別不嚴處其縫隙應小于1.5mm。SL型的網板出口端與集球斗進口間的間隙均勻，并符合設計要求，最大誤差不超過設計值的土1mm。
設計機構簡化
老式的收球網由于設計方面的缺點，導致其結構十分復雜，從而使得運行效率也十分不理想，還不易維修。主要是由于老式的收球網中有小網板、下方箱、調節閥、關斷閥等結構復雜的部件。
目前膠球清洗裝置較普遍存在的問題是收球率不高，清洗效果欠佳，設備缺陷較多，投入率較低。其主要原因是:
1.收球網通流部分流道設計不合理。
1) 上下網板轉軸中心位置偏高，未考慮運行水流流動時動量的作用，以致運行時抖動或偏離正常位置。
2)未采取收球時的輔助調節及擾動措施。
3)下方箱寬度較大進入下方箱的水流量過大，超過膠球泵的抽吸能力，以致造成部分水滯流，膠球在此回旋。
2.制造安裝工藝性差。
1)網面制造粗糙，條柵分布不勻，動靜間隙偏大。
2) 上網板與方箱接合處間隙過大或平衡度差。
3) 上收球網轉軸接口處如設計制造成圓柱接頭，加之銷子強度不足時，當轉軸受較大扭曲力矩時，很易斷裂導致網板無法活動。此處應設計制造成方板接頭以加強其剛性。
4)下收球網下端蟹鉗處間隙過大造成逃球。
3.運行維護不當。
1)不按時投運和定期檢查，發現問題未及時處理消除。
2)貪圖方便，長期將網板置于收球位置，致使網板垃圾積累過多，超過網板承載能力，導致網扳永久變形。
3)異物卡澀于動靜部分之間未及時發現，強行操作執行機構。

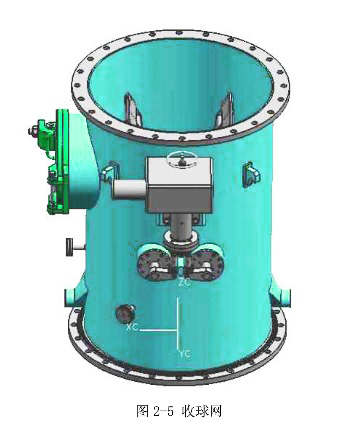

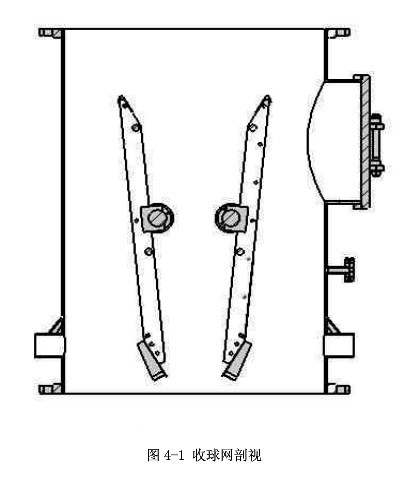

本設計中的收球網則充分考慮到實際運用時的狀態和效率，把這些結構復雜的部件全部去掉， 同時保證它能滿足工作的要求。這種收球網由外殼，兩片網板、兩根轉軸、兩根膠球引出管及一個電動執行機構組成。不論從哪個方面都大大的簡化了老式收球網，反而，由于結構設計的合理，收球效率比老式的大大的提高。老式的膠球清洗系統由于收球網經常要卡球和漏球，使得收球率一直在75%以下，甚至有的時候都不到50%，而我設計的膠球清洗裝置收球網的收球率能達到95%，而且不出現卡球、逃球和漏球等現象。
針對用戶提供的凝汽器的參數汽器技術參數.凝汽器設計總冷卻水量: 9380th;2半側凝汽器設計冷卻水量: 4690th;凝汽器冷卻面積: 3500;冷卻水最高溫度: 35C;凝汽器管內流速: 設計的收球網的總體尺寸為1620x1660x1820mm。
由于外形尺寸減小，新型收球網的高度比老式收球網可縮短三分之一左右，便于現場的布置和安裝。一般情況下，新型收球網的高度和直徑之比為1~1.3，而老式收球網的高度和直徑比在2.0以上，所以新型收球網對于現場位置尺寸的要求較小，特別適用于老機改造的項目。因此，本設計不只適用于新汽輪機組的安裝，還可對老汽輪機組進行改造和調試，讓其發揮更大的功能。
4.4 網板的設計

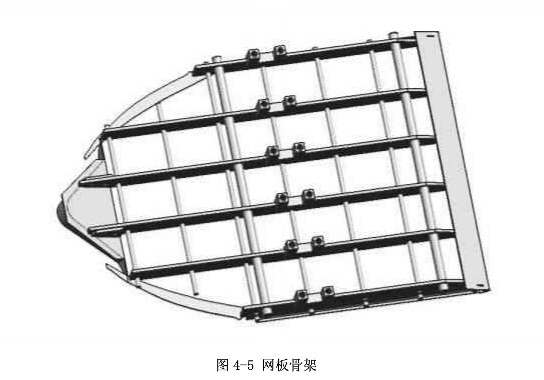

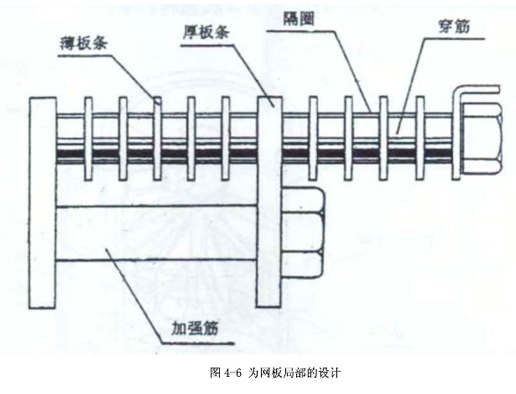

收球網是整個設計的關鍵組成部分，而網板又是收球網的關鍵，因此它的要求是很高的。較之老式的收球網網板，本設計中網板結構簡化了很多，并且網板采用組合式，利用厚板條和加強筋組成框架，形成具有一定剛度和厚度的骨架。承受水流沖擊的負荷，再利用隔圈、穿筋將薄板條固定在框架上,用螺母緊固，使網板裝拆容易、方便。在檢修時，對變形或損壞的板條，很容易進行校正或更換。并且采用了耐腐蝕的1Cr19Ni9Ti作為材料[],能承受一般情況下各種天然水(江、河水) 長時間腐蝕，為收球網能夠長時間正常工作提供了必要的保證。收球網進出水側裝設壓力表計，顯示出壓差的大小，用來判斷網板的潔凈程度，及時進行反洗，確保整個設備的正常使用壽命。

4.5 膠球引出管的設計

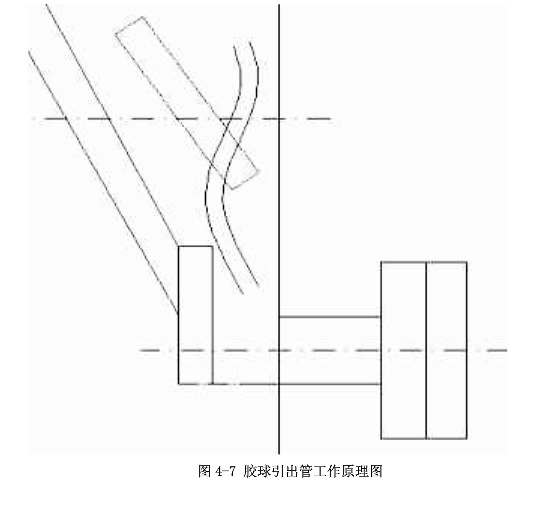

新型收球網充分考慮到膠球大部分集中在外殼中心區域，所以?xún)筛z球引出管從外殼中心引出，這樣避免了從兩側出球的收球網中網板與筒壁夾角太小而產生的積球問題。
同時每片網板有兩種角度， 在接近膠球引出箱區域，網板與外殼中心線的夾角變小，因此，流線與網板的夾角誠小了。解決了此區域膠球分布密度大而易積球的問題。

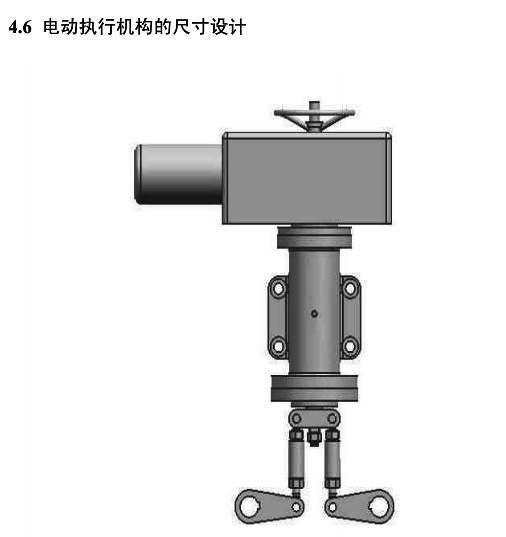

電動執行機構是控制收球網網板的運動的裝置，它的運行直接決定了收球網效率的高低。電動機執行機構主要由螺旋執行機構、底座、調節螺桿組件、連桿和等組成。它的設計大小是根據實際收球網的大小來決定的。本設計的總體尺寸為512X 175X782 mm 3。
由于設備結構簡化，零部件大大減少，降低了設備運行故障發生的可能性、安全性，同時使運行、維修、檢修很方便，也減少了設備的運行費用。本設計收球網充分考慮到膠球的流動情況，解決了老式收球網容易積球、卡球的問題，提高了一次性收球率，使一次性收球率可達到95%以上。收球網堵水面積小，流通面積大，使其水阻減小，在清凈狀態下，其運行水阻為200~300血水柱。
據了解，收球網的研究有了新的突破。E前大量使用的活動柵板收球網在收球狀況時基本功能不穩定，針對這一點，上海理工大學已研制一種旋擺自鎖式收球網，在設計上將活動柵板和平面連桿機構組合起來。篩網板平穩旋擺在左右極限之間的可行區域內，在可行區域內任意位置均自鎖，但在兩個極限工作位置時，機構處于死點位置，也對網板進行自鎖，及此位置時,兩種自鎖方式同時對網板起作用。操作表明,傳動執行機構帶動篩網板準確到位,限位機構準確，輸入量與輸出量之間對應關系準確可靠。該型收球網應用表明收球率高，達98%穩定，可連續運行一年而無故障; 節能效果顯著。相信以后這種收球網會(huì )得到更多的應用，不但是新機組的投運，老機組的改造，都不失為佳選。
|
