凝汽器膠球清洗裝置系統中裝球室工作原理及設計要求
根據國內外電廠運行經驗統計得知，火電機組正確使用凝汽器凝汽器膠球清洗裝置系統可提高機組出力1%~3%。一臺2X200MW發電機組年多發電3000萬kW/h,節約人工活洗費萬余元。足見經濟效益是可觀的。
凝汽器膠球清洗裝置系統使用的好壞，一方面取決于膠球清洗裝置各組件的設計和制造質量，另外，還與用戶在使用過程中的眾多因素有著密切的關系。

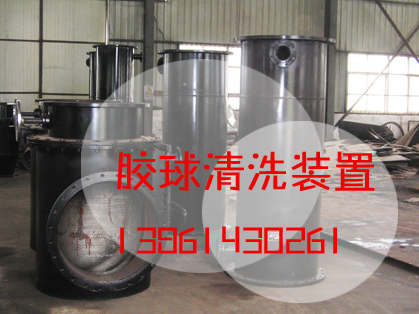

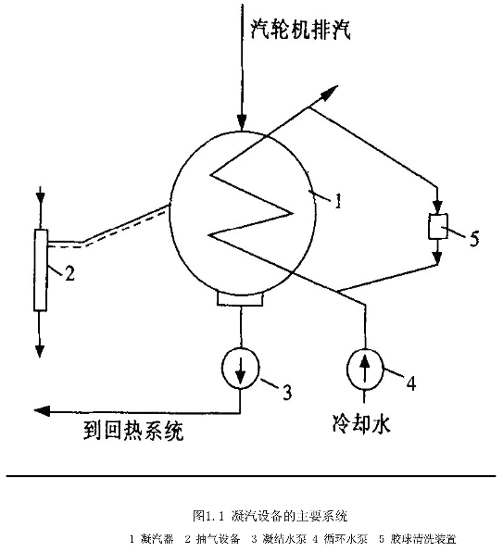

凝汽器膠球清洗裝置系統是由膠球清洗裝置(收球網，膠球泵，裝球室等)、膠球管路、閥門及凝汽器等所組成。為保證該系統正常運行，一般都應配裝循環水二次過濾系統。
凝汽器膠球清洗裝置系統布置方式有兩種:一種是單元制，即凝汽器每側各配裝一套凝汽器膠球清洗裝置系統，較適于為100MW 及以上容量的機組配套; 另一種是共用制，即兩臺收球網共用一臺膠球泵和裝球室，較適合于小機組配套使用。
凝汽器膠球清洗裝置系統采用程控，其程控系統采用微處理器為基礎的可編程控制器(PLC)實現膠球清洗的自動控制。裝球室的電動執行機構應滿足膠球清洗裝置程控的要求，程控裝置的設計不在本設計范圍內，本說明書對其只作簡介。
裝球室:
膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置，它由外殼、漏斗、切換閥等組成，并配有觀察窗、放氣、放水電磁閥門等。
膠球泵:
它是凝汽器膠球清洗裝置系統中使膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損小等優點。
分匯器:
分匯器是一個三通(管) 閥。通過其中導向板的切換使球進入需要清洗一側凝汽器中。它可作為收球網膠球引出管的匯,合和接球管的分流三通管使用。綜上所述，膠球清洗裝置的功用為:
1.降低了凝汽器的端差，它提高了真空，節約了燃料，保證了機組滿發超發。
2.實現了不停機清洗，可多發電。
3.實現了自動連續清洗，節約了勞動力，改善了勞動條件。
4.保護和延長了銅管的使用壽命。
5.對水質條件差，受季節變化影響大的開式循環供水系統的機組，尤其有必要配置膠球清洗裝置。
裝球室設計
用戶提供環境條件:
1.海拔高度: 主廠房7.3m (考慮實際地形)
2.支端環境最高氣溫: 43.0~C
3.極端環境最低氣溫:一14.0"C
4.地震烈度:七度
5.年平均相對濕度: 77%6.年平均氣壓: 101.48Pa7.年平均風速: 2.7m/s
凝汽器技術參數:
1.凝汽器設計總冷卻水量: 9380t/h
2.半側凝汽器設計冷卻水量: 4690t/h
3.凝汽器冷卻面積: 3500m2
4.冷卻水最高溫度: 35C
5.凝汽器管內流速: <2m/s
6.循環水壓(表壓) 進水: 0.0176MPa (表壓)出水: 約22mH2O
7.循環水進出水直徑: 中1400X7 (DN1400)8.冷卻水質: 冷卻塔循環水(經處理后的河水)
總體尺寸設計:
由用戶提供的數據和應安裝在汽機房循環水坑內，設計裝球室的總體尺寸為325X395X1062mm。裝球室每次投放350個直徑為25mm的膠球。

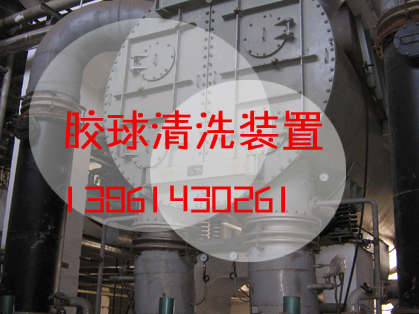

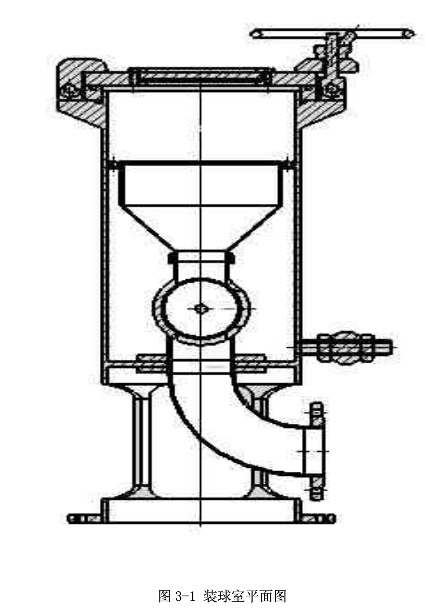

裝球室的設計、功能和特點:
裝球室是膠球清洗裝置中用于投球、取球、觀察膠球運行情況的地方，主要簡體、切換閥裝置、傳動軸、電磁閥和電動裝置等幾個重要的部分所組成，由于它本身并不是一個關鍵的技術設備，所以要求設計合理，能達到投球、裝球的目的，并盡量減小它的實際尺寸以便于安裝。設計也力求簡單，實用。相比于收球網，它的工作環境也不是在水中，因此根據實際情況選取35 號鋼作為它的主要材料。裝球室設備中電磁閥和電動裝置都是由專門的制造廠商生產，用戶也可自己要求。

手輪的設計:
裝球室頂部的手輪是用來打開裝球室的，要求設計和相應的鎖緊螺母相配合，因此在手輪中間攻了個M20的螺紋孔，能夠讓開口銷將它和鎖緊螺母，設計的手輪的總體尺寸為頂部中250mm，底部中45mm,高度50mm。還動裝置結合的手輪是用來對電動裝置進行手控操作的，屬于電動裝置的一部分。
切換閥的設計
切換閥是膠球投入透球管的必要裝置，它受到電動機傳動軸的控制來進行對膠球的投放，設計的總體尺寸為210X139X235nm。
裝球室工作原理:
裝球室的工作原理就是將工作用的適合的膠球投入裝球室中，先投入漏斗中，確定投入膠球的數目，投入后可從裝球室上部的玻璃擋板中觀察實際情況。待完成后就可將膠球從漏斗中放下去，經過切換閥裝置，由彎頭接管接到相應工作的投球管中去。整個過程能夠受到程控設備的控制, 可以實現全自動化。由于有電磁閥和電動裝置的加入，使得整個系統可以定時自動執行，大大降低了勞動強度，相對于以前停機清洗是一個巨大的進步，同時也必然帶來更多的經濟效益。
由此可見，裝球室是整個系統的開始，是一個重要的組成部分。 |
