汽機房循環冷卻水在凝汽器膠球清洗裝置的使用情況？
機組的循環冷卻水系統采用冷卻塔二次循環供水系統。汽機房?jì)葍膳_抽凝機組凝汽器循環冷卻水進出口管道上設置凝汽器自動膠球清洗系統。每臺機組配置一套凝汽器自動膠球清洗系統，凝汽器兩個進水口，兩個出水口。本工程共配兩套凝汽器自動膠球清洗系統。工作介質為循環冷卻水。循環水壓力：0.2~0.35MPa（a）,設計壓力：0.6MPa(a)。循環水水質：濁度（NTU）≤20pH :6.8~8.5 氯離子：300~500mg/L(濃縮后)。冷卻水溫度：30.7℃（暫按旺季供熱工況），冷卻水設計溫度：50℃。
序號 名 稱 單 位 數量 賣方須填寫
1.0 凝汽器 有效冷卻面積1200m2
1.1 型式 雙流程
1.2 數量 臺 2
1.3 設計規范/標準 GB
1.4 設計的熱負荷 (額定等級) kJ/h
1.5 絕對設計壓力 kPa.a. 0/200
1.6 傳熱系數 kJ/h/m2/oC 16.3
1.7 循環水量 m3/h 3000
1.8 循環水進口溫度 oC 25
1.9 循環水出口溫度 oC 34.8
1.10 循環水通過凝汽器的最大溫升 oC 10
1.11 清潔因子 % 0.9
1.12 凝結水含氧量 mg/l 30-40
1.13 管道中的水流速 m/s 1.66
1.14 壓損 kPa 30
1.15 管道的有效總面積 m2 1200
1.16 管道的有效長度 mm 5436
1.17 管道的總長 mm 5474
1.18 尺寸和壁厚 mm φ20×0.5
1.19 管子數量(含5%的裕量) 根 3540
1.20 空氣冷卻區管子的數量 根 612
1.21 尺寸和壁厚 φ20×0.7
1.22 總長 mm 5474
1.23 高度 (包括喉部) mm 4875
1.24 總寬 mm 3100
1.25 迎汽面前三排管子的數量 根 612(與空冷區合計)
1.26 尺寸和壁厚
a)總長 mm 7024
b)高度 (包括喉部) mm 4875
c)總寬 mm 3100
1.27 材料
a)外殼 Q235
b)水室 Q235
c)管子 316L
d)管板 Q235+316L
e)熱井 Q235
f)管道支撐板 Q235
1.28 金屬厚度
a)外殼 mm 10
b)水室 mm 10
c)管板 mm 28
d)熱井 mm 10
1.29 熱井容量 m3 4
1.30 設計壓力
a)水室和管子 kPa 0.3
外殼 kPa 100
1.31 重量
a)無水時 kg 23600
正常運行工況 kg 39400
滿水時 kg 55500
分開運輸的模塊數量 個 3
2.0 汽機排汽口的膨脹節(若適用)
2.1 設計真空壓力 kPa.a
2.2 材料
2.3 厚度 mm
2.4 允許的位移 mm
3.0 凝汽器支撐彈簧(若適用)
3.1 數量 個 4
3.2 材料 彈簧鋼
3.3 高度 mm 480
3.4 允許的位移 mm
3.5 設計載荷 t
3.6 工作載荷 t 39.4
機組容量及運行方式
汽輪發電機組容量為15MW。機組主要帶基本負荷運行，汽輪機運行方式為定-滑-定壓運行。
技術要求
設計條件符合DL5000-2000《火力發電廠設計技術規程》的要求。
設計工況：旺季供熱工況，設計循環水溫允許溫升，設計背壓。
校核工況：半旺季供熱工況工況，循環水量不變，設計背壓。
汽機夏季工況，循環水量不變，高背壓。
設備主要技術規范
設備名稱：凝汽器膠球清洗裝置系統
包括但不限于：膠球輸送泵、收球網、裝球室、收球分配器，系統所需的球閥、閘閥。
型式及型號
收球網：
裝球室：
膠球輸送泵：
每臺抽凝機組配置一套自動膠球清洗系統，共兩臺抽凝機組。
系統采用全自動運行方式，由招標人的DCS系統進行程序控制。系統的現場控制柜、動力柜隨設備提供，在現場控制柜預留與DCS的接口�，F場控制柜具有就地控制功能，并實現就地/遠方切換。
用途：凝汽器膠球清洗裝置是借助水流的作用將大于冷凝管內徑的海綿膠球擠進凝汽器冷凝管，對冷凝管進行擦洗，維持冷凝管內壁清潔，保證凝汽器設計換熱效率不下降，從而維持凝汽器的端差和汽輪機背壓；同時避免冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
主要技術參數
收球網：立式布置法蘭連接，布置在循環水出水管的立管上
出入口管規格：OD529X7（暫定）
總長度： mm
收球網網孔型式及規格：
運行水阻：≤300mmH2O（暫定）
裝球室：布置于汽機房0m處
出入口規格：
裝球數： （簽訂技術協議時確定具體數量，且不調整合同總價）

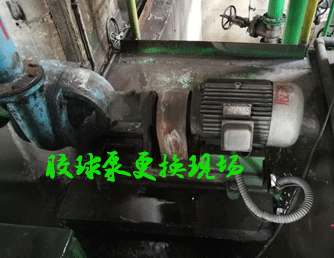

膠球輸送泵：布置于汽機房0m處
流量： kg/s
出口壓力：
轉速： rpm
軸功率/電機功率： kw/ kw
電動機電壓為 V，防護等級IP54
效率：≥ %
膠球
膠球規格為 。
設備性能要求
機組在正常運行條件下，正常投運自動膠球清洗裝置應能保持凝汽器冷卻管潔凈，清潔系數為0.85以上。
系統采用全自動運行方式，在網板前后壓差達到預設值1時(可現場調整)自動收球并反洗網板，反洗完成后自動回到運行狀態，在網板前后壓差達到預設值2時(可現場調整) 時自動緊急反洗同時發出報警信號，以保證系統安全高效地運行。
當凝汽器處于正常工作狀態時，在設計的循環水量下自動膠球清洗裝置的收球率為不小于98%。冬季循環水管內流速為1.9m/s時，自動膠球清洗裝置連續運行24小時的收球率為 不小于95% 。
收球網按活動柵格式收球網設計。收球網的水阻不大于300mmH2O，收球網網板的驅動裝置選用電動，同時采取預緊措施，以防止網板在水流沖擊下振動。
膠球應適合水質要求，有一定硬度并富有彈性，膠球的氣孔均勻、孔間連通吸水性強，濕態球的比重與水相近，膠球在進入水室后從水室底部至頂部均勻分布，從而保證能清洗底部至頂部的每一根冷卻水管。在水溫538℃運行時，膠球球徑漲大不超過0.5mm，且在運行期間保持穩定，以防止膠球堵塞冷卻水管。使用期內不老化，運行中膠球球徑應比凝汽器管子內徑大1～2mm。
投運膠球數根據每根冷凝管每小時通過的膠球數量為12個計算。
電動執行機構具有足夠的傳遞扭矩和推力，能正常工作，實現正確控制。
膠球循環泵應有足夠的揚程和流量，泵進口連接管?chē)烂�，以保持膠球正常運行，膠球輸送至凝汽器進口水管逆水方向布置，每根進水管處設置兩根注球管以保證膠球在冷凝器水室中的均勻分布。
裝球室設有電動切換閥和可供排氣和排水的管道，進水處設有止回閥片，防止水流和膠球倒流。
自動膠球清洗系統中裝球室切換閥為電動控制，能夠實現收球、運行和換球的三種功能，電動執行機構靈活、方便，閥門不卡球。
投標方推薦轉動設備潤滑油、脂型號品牌，并按所需量的120%提供初裝油、脂。
設備制造要求
設備制造加工和組裝應符合圖樣及技術條件要求。
設備承壓件施焊必須由合格的焊工擔任。
各部件表面、通道、孔眼均應平滑無毛刺。
收球網網板為活動隔柵結構，收球時兩網板呈倒V型，網板與筒體接觸處圓滑，處于收球狀態時最大間隙不超過4 mm。收球網的結構設計要充分考慮到膠球的回收，筒體上應設有固定導流裝置。收球網的殼體應有足夠的剛度，各轉動部件轉動靈活，不卡死。網板的驅動裝置選用電動執行機驅動連桿機構（不采用齒輪傳動），同時采取預緊措施，以防止網板在水流沖擊下振動。 收球網在膠球非投運時，其收球網板處于反洗位置，能夠借助水流的沖力把附在網上的雜物沖掉。收球網設置人孔以便于檢修。收球網上設有差壓測量裝置，既能保證膠球清洗裝置連續運行的需要，又能按的經濟運行方式運行。投標人推薦經濟運行模式及根據膠球尺寸和水流情況選取網板柵距，以防漏球、卡球。
自動膠球清洗裝置中的滑動軸承和滾動軸承符合DIN EN ISO9001 和國標的有關規定。轉運設備對輪處要設保護罩。
外購件都有產品質量合格證。
設備材質要求
設備主要零部件所用的鋼材和焊接材料具有質量合格證書，符合相應的材料標準。
自動膠球清洗裝置與循環水介質接觸的零部件，包括網板、主軸、螺栓螺母、裝球室中的止回閥片、注球管等全部采用不銹鋼，材料應不低于TP316L。
裝球室網籃采用 ，裝球室的切換閥采用 。
儀表和控制要求
投標人應成套供應滿足膠球清洗裝置啟停與安全監視和經濟運行所需的安裝在本體范圍內的儀表﹑一次元件﹑檢測元件或傳感器，以及與檢測元件/傳感器相連接的一次儀表。投標人必須提供詳細的信號接口圖和端子出線圖給招標人，還需提供詳細控制功能說明書和控制邏輯圖紙（SAMA圖）給招標人和DCS控制系統組態設計單位，并配合DCS控制系統組態設計單位進行應用軟件的設計編程。
隨本體供貨的儀表設備，應選用通用產品，并符合國家或國際的有關標準，所配套供應的儀表設備應安全、可靠。投標人應對隨機提供的熱工設備（元件），包括每一只壓力表、壓力變送器、測溫元件及儀表閥門等都要詳細說明其規格、型號、安裝地點、用途及制造廠家，并經招標人認可。投標人還應提供其安裝使用說明書。
投標人應以書面文件提供膠球清洗裝置的各種運行方式和參數、測點布置、控制和聯鎖保護要求。
總的要求
為膠球清洗裝置的正常運行和事故保護（報警及停泵保護）所需的就地測量?jì)x表（包括測差壓元件及控制、聯鎖、保護一次元件等檢測元件，就地指示表及表架，儀表閥門、儀表管、管座等附件），隨膠球清洗裝置成套供貨。
投標人應采用符合最新國家標準的元件和設備組件，開關量為無源干接點，接點形式為DPDT，接點容量為220VAC，5A；220VDC，3A。嚴禁使用非標準測量元件。所有控制裝置模擬量信號應為4～20mA DC，開關量應為干接點信號，容量不小于220VAC 5A、220VDC 3A。
用于保護與聯鎖的儀表，選用質量好，動作準確可靠的進口產品。
所有就地顯示表表盤選用?100mm，儀表精確度等級不應低于1.5級。
投標人預留的壓力測點應通過?14×2的無縫不銹鋼管從取樣點引出，20cm作為安裝接口，并配供一次門和堵頭。溫度測點留有M32×2的螺紋管座。
投標人在簽訂合同時向招標人提供膠球清洗裝置性能測試和故障診斷方法、公式及測試所需的一次測量元件。對招標人為實現控制功能而在本體上增加的測點，投標人無條件地為其提供安裝接口。
所有報警、保護項目及其設定值由投標人確定并提供給招標人。使得膠球清洗裝置在分部試運行時所有保護能夠投入，如因設備本身缺陷不能投入，由投標人負責。
膠球清洗裝置電動執行機構采用國產優質電動執行器產品。最終型號及規范由招標人確認。
投標人應提供完全配套的控制箱，招標人只負責給控制箱提供AC 380V/220V，50Hz電源，不提供其他類型電源。所配供的控制柜（箱）尺寸及顏色需由招標人確認。投標人提供配套的控制箱至就地設備的所有電纜，長度滿足現實施工要求。
儀表選型原則
儀表的選型以性能穩定、可靠性高、性能價格比高、滿足所需準確度要求、滿足現場環境及工藝條件要求、符合環保要求等為原則。
為了能與全廠控制系統相協調，為了全廠儀表、設備等一致，所選用的儀表和材料需經招標方批準，招標方保留確定儀表和材料投標方及型號的權力。
投標方應對隨機提供的儀控設備（元件），包括每一只壓力表、測溫元件及儀表閥門等都要詳細說明其KKS碼、規格、型號、安裝地點、用途及制造廠家。特殊檢測裝置須提供安裝使用說明書。
就地指示儀表應采用全不銹鋼型隔膜式，精度至少為1級，盤面直徑不小于100mm（氣動控制設備的空氣過濾器、定位器上的壓力指示表為60 mm）。通常情況下，表計的量程選擇應使其正常運行時指針處在3/4量程位置。就地溫度計要求采用萬向型可抽芯式雙金屬溫度計，不得采用水銀溫度計；安裝在振動場合的就地指示表應為防振型，所有儀表接口必須是公制螺紋。選型按上海自動化儀表股份有限公司、安徽蘭德集團股份有限公司、西安大華儀表廠產品中選取，最終設備選型由招標方選定。
所有過程邏輯開關的精度至少為0.5級，其外殼防護等應至少達到IP56標準，并具有不小于13mm的螺紋電纜接口。提供的接點輸出應為DPDT（雙刀雙擲）型。過程邏輯開關（溫度、壓力、差壓）選型按安徽天康、常州天祥、常州祥龍電子系列產品中選取，過程邏輯開關（流量、液位）設備選型按安徽天康、常州天祥、常州祥龍電子系列產品中選取，最終設備選型由招標方確認。
測量介質溫度大于300℃的測溫元件，應選用K分度雙支絕緣型鎧裝芯熱電偶；測量介質溫度小于300℃的測溫元件，應選用Pt100三線制熱電阻。
熱電偶和熱電阻精度應滿足下面的要求：
? 熱電偶精度：I級±0.4%；
? 熱電阻精度：A級0.15±0.2%，熱響應時間滿足τ0.5＜30S。
投標方提供的熱電偶/熱電阻應采用國產優質產品，國產測溫元件選型按上海自動化儀表股份有限公司、安徽藍德集團有限公司、西安大華儀表廠等生產的系列產品中選取，最終設備選型由招標方選定。
所有成套提供的儀表應配供相應的儀表閥門（一次門、二次門、排污門等），并帶有封頭等安裝附件，儀表閥門均采用國產優質產品，設備選型按浙江元曜MasterLok、捷銳上海Gentec、昆山沅亨JPE系列產品中選取，最終設備選型由買方確認。
所有閥門電動執行機構，采用智能型一體化產品，即電動裝置內裝設有電氣配電設備，買方只需提供三相380V動力電源和控制信號就可驅動閥門。開關型電動執行機構配有開/關方向各兩對兩常開兩常閉的行程開關和開/關方向各一對兩常開兩常閉的力矩開關供用戶使用，其接點容量為220VAC，5A和220VDC，3A。調節型電動執行機構能接受4～20mADC控制信號，并能提供4～20mADC閥位反饋信號，負載能力應不小于500?，并帶有HART通訊協議。電動執行機構按國內生產：溫州瑞基、上海山爾SAILTOR、國產羅托克IQC、揚州恒春、佛蘭德、揚州揚修、國產施耐德系列產品中選取，最終由招標方選定。對于所有投標方供貨的閥門電動裝置的供電，招標方只提供380V交流、三相四線電源。
電氣要求
投標方應按本規范書的要求提供在工廠內裝配好的系統內部全部電氣接線及接線裝置、電氣導管、電氣部件、電動機接地樁頭、動力電源接線盒等設備。投標方配供就地電控柜，充分考慮環境的因素，配供的儀表和電控柜柜具有散熱和防凍的措施。投標方提供的電動機及電機啟動器、控制變壓器、控制部件及所有電氣設計、制造及接線都應符合本章節及本規范書其它章節的要求。招標方應提供電源、外部控制接線及設備的接地接口。投標方就地配電控制箱至所有賣方就地電氣設備的電氣接線、電纜、元器件、電纜設施、接地線等均由賣方負責設計并供貨，費用包含在投標總價。
電動機要求
電動機的設計與構造，必須與它所驅動設備的運行條件和維護要求一致。電動機投標方推薦采用國產西門子、上海、湘潭、南陽、佳木斯電機廠家產品。最終電動機分包廠商的選擇應經招標方確認。
電機型號應符合GB18613最新標準的要求。
一般要求
電動機應選用交流鼠籠式感應電動機，型式應符合所傳動機械的性能要求，電動機的導體材料選用銅材料。
電動機的額定電壓等級：
中壓：中壓系統為10kV三相、50Hz；額定值200kW以上電動機的額定電壓為10kV。
低壓：低壓交流電壓系統為380V、三相、50Hz；額定值200kW及以下電動機的額定電壓為380V；
交流控制電壓為單相220V；
直流控制電源電壓：220 V。
電動機的額定容量，應滿足拖動設備軸功率的要求，且應考慮一定的儲備系數。
對噪音要求：不大于75db.。
對振動要求，應符合國際有關規定。
電機按濕熱帶要求(TH)制造。
防爆區域應選用防爆型電機。
投標方所提供的所有電動機、安裝支架、地腳螺栓等所有部件必須滿足ISO12944 C5-M環境下15年以上防腐壽命，防腐方案按招標方提供的方案執行。
電動機主要技術條件
在國標規定的電壓與頻率范圍內的運行時，電動機輸出功率、性能和溫升應滿足《旋轉電機基本技術要求》GB 755中第4.3條的規定。
按冷態起動2次，或熱態起動1次進行校驗，此時定子導體溫度不應超過220℃。如果起動時間不超過2～3秒，電動機應能夠多次起動。電動機起動電流和起動時間的計算書應提供給需方，并經需方確認，供方應提供相應保證值。
廠用母線電壓為80%額定值時，電動機能正常起動，對容易起動電動機，當端部電壓為70%額定值時，亦能實現起動。低壓電動機參加成組自啟動時，當低壓廠用電母線電壓只有額定電壓的55-60%，電動機應能保證滿足自啟動電壓要求。
在周?chē)h(huán)境溫度為40℃時，電動機的絕緣等級為F級，溫升按B級考核。對可能在低負荷長期運行的電動機，其冷卻效果應確保電動機不超過溫升要求。
電動機的外殼防護等級和冷卻方式應與周?chē)h(huán)境條件相適應。在潮濕、多灰塵的車間（如鍋爐房、煤場等），外殼防護等級要達到IP55級要求，電動機的接線盒外殼防護等級要達到IP56級要求；對于有爆炸危險的場所，應采用防爆型電機。室外電動機應采用防水、防塵全封閉專用電機。電動機的防護等級室內IP55、室外IP56。
安裝在戶外的電動機外露部分應涂戶外油漆加以保護，鐵心矽鋼片和其他內部部件也應用涂層保護，以防腐蝕。
電動機的堵轉電流應使設計具有最低值，除特殊要求外，在額定電壓下，電動機的堵轉電流對額定電流之比的保證值應不超過6倍。
在額定電壓下，最大轉矩對額定轉矩之比的保證值為1.6倍。
電動機應能承受從正常工作電源快速和慢速切換到另一個電源時施加在電動機上的扭矩和電壓引起的應力。此時應考慮電動機的剩余電壓值可能是正常輸入電壓值的50%，與切換后的電源相位差達到180度。
在額定功率、電壓頻率時，功率因數的保證值在0.8以上；效率的保證值在90%以上。
在額定電壓下，電動機的堵轉轉矩與額定轉矩之比不低于0.8倍。
電動機的起動轉矩由承包商根據機械特性商定。
電機軸承結構應是密封的，能隔絕污物和水，并不使潤滑劑進入線圈。軸承選用耐磨性產品，使用壽命不低于150000小時。
臥式電動機配備的滑動軸承，應為油環形，壓力供油，兩軸承均絕緣，其中主軸伸端軸承帶接地裝置。并具有分開的軸承箱和端蓋，使之在不拆卸電動機的情況下，能夠檢查或替換軸襯，電動機的結構應能在不拆卸半聯軸節的情況下拆卸轉子。
電動機的軸承應有加注潤滑油的設備，并要求這一設備能在不拆卸電動機的情況下，把潤滑油注入軸承箱。
電動機應隨軸承箱一起裝運，并在軸承箱內灌注由電動機制造廠認可的潤滑油。為了適應運行前調整的需要，需配備放油閥和附帶說明書。
油位指示表應有刻度，使之能夠顯示出靜止油面和運轉時油面位置。
帶油站電動機所配套的油站，應為整體式封閉結構。戶外布置的油站，油站的設計應能滿足戶外露天布置的運行條件。油站應滿足油系統有關條款的基本要求。
測量軸承溫度的熱電阻應可靠地安裝。
溫度檢測元件的引線應與動力線分開，引向單獨的接線盒。各引線要排列整齊，使之能根據電動機的外形圖確定每個檢測元件的位置。
電動機的輔助設備
電動機加熱器的設置應與環境條件相適應。除特殊要求外，22kW及以上的電動機均應設置防結露加熱器，當加熱器電源為交流380V。供方應提供加熱器運行條件及控制方式。
電動機應有二個接地端子，應在相反兩側接地，對于立式電動機，一個接地裝置設在電纜接線盒下面。電動機應具有指示接地的明顯標志。此標志應保證在電動機使用期間不易脫落、磨滅。
一般電動機每相引出一個出線端至主出線端子盒；當電動機容量超過200kW時，每相需引出兩個出線端至主出線端子盒。功率≥2000kW的電動機為配置差動保護需要，電動機的出線盒內應引出6個出線端子（進線端和中性點端）。電動機需配備中性點CT箱，CT箱及CT箱內的CT由投標方提供，中性點CT的選型應與10kV開關柜中CT保持一致，二次側額定電流為1A，CT型號、生產廠家待10kV開關柜招標后確定。
電動機的出線端子盒應按功能獨立裝設，包括主出線端子盒、空間加熱器出線端子盒、溫度探測器(RTD)和/或金屬熱電偶出線端子盒。端子盒大小及端子接頭尺寸應考慮引接多根電纜的要求，電纜截面及數量應與電動機額定容量匹配（考慮溫度系數后）。
電動機主出線端子盒應采用斜開口式。對于大容量的電動機，如上述結構不能滿足要求時，宜采用三側能拆卸的開口盒蓋。當引出線為6個時，應有兩個出線端，且應能安裝電流互感器。
如需方無特殊要求，電動機出線盒的方位一般為：面對電動機的軸伸端，出線盒在右側。
測量元件型號和數量：
定子繞組 Pt100 2只/相(三相共6只)。
軸承 Pt100 2只/臺。
通風柜 WSSX-401 2只/臺。
任何通風口的濾網應能拆裝，并抗腐蝕。
電動機應有吊環或其它起吊設施，使電動機能夠簡便安全地起吊。
電動機應有一個316L不銹鋼材質的耐腐蝕銘牌，銘牌上應按所列標準的要求標注電動機的名稱、型號、接線方式和額定數據，如額定功率、額定電壓、額定電流、額定頻率、額定轉速、轉動方向、起動的限制條件和絕緣等級等，還要標寫制造廠家、出廠編號和出廠年月，字樣、符號應清晰耐久。
|
|
|
