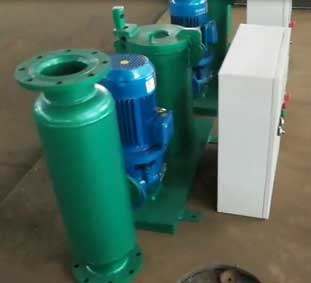

中央空調冷凝器膠球清洗裝置的維護改造說明？
技術前沿，一周看點全球化趨勢下，  中央空調冷凝器膠球清洗裝置中冷凝器的作用中央空調冷凝器膠球清洗裝置中冷凝器在制冷系統中起著熱交換作用。使用久了,管路工作表面會(huì )受到污染,熱量交換的有效面積和管內容積將減少,使熱交換效率降低,同時也會(huì )增加流動阻力。因傳熱不良也會(huì )引起冷凝壓力升高,因此,需要經常對中央空調冷凝器膠球清洗裝置中冷凝器進行排除污垢工作,提高制冷效率和延長使用壽命。
中央空調冷凝器膠球清洗裝置中冷凝器的任務是:將壓縮機排出的高溫,過熱蒸汽冷卻成為液態制冷劑,冷卻過程一般可分為3個過程:
(1)過熱蒸氣冷卻成為干飽和蒸氣。由排氣溫度下的過熱蒸氣冷卻為冷凝溫度的干飽和蒸氣。
(2)干飽和蒸氣冷卻為飽和液體。干飽和蒸氣在冷凝溫度tk下冷凝成飽和液體,這一過程,就是蒸氣凝結為液體的過程。
(3)飽和液體進一步被冷卻為過冷液體。由于冷卻介質(水或空氣)的溫度總是低于冷凝溫度,故在中央空調冷凝器膠球清洗裝置中冷凝器的末端,飽和液體一般還可進一步被冷卻,使其成為過冷液體。
中央空調冷凝器膠球清洗裝置中冷凝器有哪幾種主要型式中央空調冷凝器膠球清洗裝置中冷凝器按其冷卻方式可分為3大類型:
(1)水冷式。在這類中央空調冷凝器膠球清洗裝置中冷凝器中,制冷劑放出的熱量被冷卻水帶走。冷卻水可以一次流過,也可循環使用。當使用循環水時,需建有冷卻水塔或冷水池。水冷式中央空調冷凝器膠球清洗裝置中冷凝器有殼管式、套管式、沉浸式等結構型式。
(2)空氣冷卻式(或稱風冷式)。在這類中央空調冷凝器膠球清洗裝置中冷凝器中,制冷劑放出的熱量被空氣帶走。它的結構型式主要為好幾組蛇型盤管所組成。由于空氣的傳熱性能很差,故通常都在蛇型盤管外加肋片,以增加空氣側的傳熱面積,同時采用通風機來加速空氣流動,以增加空氣側的傳熱效果。

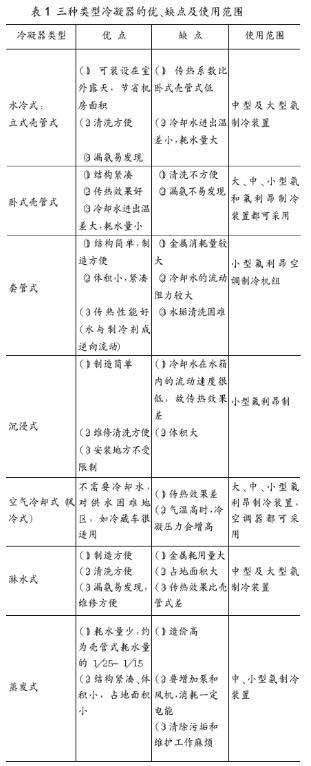

(3)蒸發式及淋水式。這類中央空調冷凝器膠球清洗裝置中冷凝器中,制冷劑是在管內冷凝,管外是同時受到水及空氣的冷卻。以上3種類型中央空調冷凝器膠球清洗裝置中冷凝器的優、缺點及使用范圍,如表1所示。
中央空調冷凝器膠球清洗裝置中冷凝器型式選擇原則:中央空調冷凝器膠球清洗裝置中冷凝器的選擇取決于水溫、水質、水量及氣候等條件,還與制冷劑的種類,機房的布置要求等有關系。通�？筛鶕铝星闆r來選擇:
①立式中央空調冷凝器膠球清洗裝置中冷凝器適用于水質較差,而水源豐富的地區,一般布置在機房外面。
②臥式中央空調冷凝器膠球清洗裝置中冷凝器適用于水溫較低、水質較好的條件。氨和氟利昂制冷劑都可用,一般布置在室內。
③淋水式中央空調冷凝器膠球清洗裝置中冷凝器適用于空氣相對濕度較低,水源不足或水質較差的條件。一般都布置在室外通風良好的地方。
④蒸發式中央空調冷凝器膠球清洗裝置中冷凝器由于消耗的水量很小,故特別適用于水源缺乏的地區。當空氣中的相對濕度較低時,效果比較好。蒸發式中央空調冷凝器膠球清洗裝置中冷凝器一般布置在廠房的屋頂,或室外通風良好的地方。
⑤空氣冷卻中央空調冷凝器膠球清洗裝置中冷凝器,主要適用于小型氟利昂制冷裝置(國外也有用于較大制冷裝置)。氨制冷裝置中不采用。
中央空調冷凝器膠球清洗裝置中冷凝器的維護：
空冷式(風冷式)中央空調冷凝器膠球清洗裝置中冷凝器的結塵與清除：①中央空調冷凝器膠球清洗裝置中冷凝器的結塵�？绽涫街醒肟照{冷凝器膠球清洗裝置中冷凝器是以空氣作為冷卻介質,而環境中的空氣里總混雜有一些灰塵,空氣流動時與中央空調冷凝器膠球清洗裝置中冷凝器外表面接觸,灰塵就粘結在上面,肋片間隙表1三種類型中央空調冷凝器膠球清洗裝置中冷凝器的優、缺點及使用范圍中央空調冷凝器膠球清洗裝置中冷凝器類型優點水冷式:立式殼管式臥式殼管式套管式沉浸式：
(1)可裝設在室外露天,節省機房面積。
(2)清洗方便。
(3)漏氨易發現：(1)結構緊湊(2)傳熱效果好(3)冷卻水進出溫差大,耗水量小。
(1)結構簡單,制造方便(2)體積小,緊湊(3)傳熱性能好(水與制冷劑成逆向流動)。
(1)制造簡單(2)維修清洗方便(3)安裝地方不受限制缺點：
(1)傳熱系數比臥式殼管式低(2)冷卻水進出溫差小,耗水量大。
(1)清洗不方便(2)漏氨不易發現。
(1)金屬消耗量較大(2)冷卻水的流動阻力較大(3)水垢清洗困難。
(1)冷卻水在水箱內的流動速度很低,故傳熱效果差(2)體積大使用范圍中型及大型氨制冷裝置大、中、小型氨和氟利昂制冷裝置都可采用小型氟利昂空調制冷機組小型氟利昂制空氣冷卻式(風冷式)不需要冷卻水,對供水困難地區,如冷藏車很適用。
(1)傳熱效果差(2)氣溫高時,冷凝壓力會(huì )增高大、中、小型氟利昂制冷裝置,空調器都可采用淋水式。
(1)制造方便(2)清洗方便(3)漏氨易發現,維修方便。
(1)金屬耗用量大(2)占地面積大(3)傳熱效果比殼管式差中型及大型氨制冷裝置蒸發式。
(1)耗水量少,約為殼管式耗水量的1/25～1/15(2)結構緊湊、體積小,占地面積小。
(1)造價高(2)要增加泵和風機,消耗一定電能(3)清除污垢和維護工作麻煩中、小型氨制冷裝置圖1刮刀示圖1—泵2—中央空調冷凝器膠球清洗裝置中冷凝器3—溶液箱4—濾網5—排氣管圖2酸洗除垢流程圖溶液1—水箱2—水泵3—過濾器4—磁水器5—中央空調冷凝器膠球清洗裝置中冷凝器圖3磁化水除垢流程圖就被灰塵堵塞,空氣不能順利地從間隙中通過,造成肋片和散熱管不能與外界空氣進行正常的熱交換。因此,必須定期檢查中央空調冷凝器膠球清洗裝置中冷凝器的結塵情況,并及時清除灰塵。
(1)空冷式中央空調冷凝器膠球清洗裝置中冷凝器的除塵方法:用細鋼絲平刷,將中央空調冷凝器膠球清洗裝置中冷凝器前后的外表面灰塵刷凈,對肋片里面深處的灰塵,可用壓縮空氣吹凈。
(2)蒸發式中央空調冷凝器膠球清洗裝置中冷凝器的維護蒸發式中央空調冷凝器膠球清洗裝置中冷凝器四周側板所有接縫處不應有明顯漏風、漏水現象;噴嘴孔要根據水垢情況,定期進行清洗和除垢。
(3)水冷式中央空調冷凝器膠球清洗裝置中冷凝器的維護1)水冷式中央空調冷凝器膠球清洗裝置中冷凝器的結垢。水冷式中央空調冷凝器膠球清洗裝置中冷凝器所用的冷卻水在冷卻管壁流動時,水里的雜質一部分就沉積在冷卻管上,同時經與溫度較高的制冷劑蒸汽換熱后,水溫升高,則溶解于水中的鹽類就分解并析出沉淀在冷卻管上,粘結成水垢。時間長了,污垢越結越厚,使冷卻管直徑越來越小,阻礙了冷卻水流動。此外,污垢本身還具有較大的熱阻,就造成中央空調冷凝器膠球清洗裝置中冷凝器熱量不能及時排出,冷凝溫度升高,影響制冷機的制冷量。因此要定期清除水垢。
水冷式中央空調冷凝器膠球清洗裝置中冷凝器的除垢方法,一般有如下四種方法:
①手工法。將殼管式中央空調冷凝器膠球清洗裝置中冷凝器的兩端鑄鐵封蓋拆下,用螺旋鋼絲刷伸入冷卻管內往復拉刷,若鋼絲刷塞不進時,可換用接近管子內徑尺寸的鋼棒頭接上長桿,然后塞進冷卻管內,邊捅邊用壓力水沖洗。這種除垢方法的設備簡單、勞動強度大,效率低。
②機械清除法。將殼管式中央空調冷凝器膠球清洗裝置中冷凝器的兩端鑄鐵封蓋口拆下,用洗管器進行除垢。將特制刮刀接在鋼絲軟軸上,如圖1所示;另一端接在電動機軸上。清除水垢時,將刮刀以水平位置或垂直方向插入冷卻管內,開動電動機就可以滾刮,同時還要沖洗管內被刮下的污垢和冷卻雜質。操作時,必須注意中央空調冷凝器膠球清洗裝置中冷凝器的脹口以及焊口,以防抖動而振松脹口和焊口。這種方法效果好,但只能適用于鋼制冷卻管的中央空調冷凝器膠球清洗裝置中冷凝器,不適用銅管中央空調冷凝器膠球清洗裝置中冷凝器。
③化學清除法�！胞}酸溶解法”所需的設備為耐酸泵和耐酸池。其流程如圖2所示。具體操作步驟如下:a.將制冷系統中的制冷劑全部抽出。b.關閉中央空調冷凝器膠球清洗裝置中冷凝器的進水閥,拆下進、出水管。c.將中央空調冷凝器膠球清洗裝置中冷凝器的進、出入管接頭,用同直徑的水管接于酸洗系統中(見圖2)。鹽酸水(酸洗液的配制;鹽酸水濃度為10%,每l kg鹽酸水溶液中加入0.5g緩蝕劑,即六次甲基四胺或苯胺與六次甲基四胺的混合物)從冷卻水出口流入循環槽,經槽中過濾網過濾后,重復循環使用。循環時間視水垢清除程度而定。d.酸洗后,再用1%(質量分數)氫氧化鈉溶液(燒堿)或5%(質量分數)的碳酸鈉溶液循環清洗15min,其目的是起中和作用。e.最后用清水沖洗,視水清為止。
④磁化水除垢方法。這種方法是在冷卻水進入中央空調冷凝器膠球清洗裝置中冷凝器前,通過一個磁水器(見圖3)。水流經橫向磁場后,改變了結晶條件,使構成硬質水垢的碳酸鈣的結晶變態成帶磁化的粉末物質,這種物質酥松,很脆,粘固性與附著力極弱,它們呈松渣狀沉落下來,極易被排除冷卻管。磁化水除垢的流程如圖3所示。磁化水除垢的特點是:操作方便、安全、無毒,不易損傷中央空調冷凝器膠球清洗裝置中冷凝器的管壁,流程的設備簡單,是當前較好的除水垢法。
中央空調冷凝器膠球清洗裝置中冷凝器的檢修：
(1)中央空調冷凝器膠球清洗裝置中冷凝器的檢漏殼管式中央空調冷凝器膠球清洗裝置中冷凝器經過一個時期的使用,管與管板的連接處會(huì )發生泄漏,管子內表面會(huì )產生銹蝕及針狀小孔等現象。其檢漏方法有兩種:一是可用氣壓試驗檢漏,即將打壓后的中央空調冷凝器膠球清洗裝置中冷凝器灌滿水,查看哪一根管子有氣泡,說明哪根管子泄漏;二是可將使用中的中央空調冷凝器膠球清洗裝置中冷凝器停水,用酚酞試紙在每根可疑的管子上進行檢查。
(2)中央空調冷凝器膠球清洗裝置中冷凝器的修理：①若屬接頭螺釘松動,可擰緊螺母或重新更換螺母接頭。若焊縫不牢,應重新補焊,若發現管路有裂縫或有針型小孔,可用補焊的方法修復或更換管道。若一根管子有漏點,因無法氣焊焊補,可采用將有漏點的管堵死,堵死管道的根數不超過中央空調冷凝器膠球清洗裝置中冷凝器管道總根數的80%,如果超過即應更換中央空調冷凝器膠球清洗裝置中冷凝器。②若管與管板連接處發現漏點時,可用焊接或更換新管子進行修理,一般對脹管的中央空調冷凝器膠球清洗裝置中冷凝器不采用焊接修理,可用更換新管子重新脹裝方法修復。中央空調冷凝器膠球清洗裝置中冷凝器修復后,應將中央空調冷凝器膠球清洗裝置中冷凝器的制冷劑一側進行密封性試驗,如:R717用中央空調冷凝器膠球清洗裝置中冷凝器,其壓力要求為17.64×105Pa(表壓);R12用中央空調冷凝器膠球清洗裝置中冷凝器,其壓力要求為15.68×105Pa(表壓);R22高壓系統,其壓力要求為17.64×105Pa(表壓)。R12和R22制冷系統應該用氮氣進行密封性試驗。 |
