膠球清洗■膠球清洗裝置優化改進技術分析？某發電廠350MW機組凝汽膠球清洗裝置故障率高，膠球清洗裝置的無法正常投運，致使凝汽器端差增大。從人員、設備、環境三大因素入手，找出設備故障的原因，并對系統進行優化改進，使膠球清洗裝置正常投運，達到安全經濟運行的目的。
1概述
某電廠機組350MW的機組的基礎上通過本體通流改造后優化擴容的機組。循環水冷卻水來自珠江，經江邊一次濾網的過濾后，由循環水泵輸送經二次濾網進入凝汽器，在冷卻低壓缸排汽后，排回珠江。膠球清洗裝置設置在二次濾網后凝汽器進口處。包括有收球網、膠球泵、裝球室及附屬的閥門和管道。機組在正常運行時，膠球清洗裝置如能按要求投入，主要起到清除凝汽器銅管內積垢的，達到提高冷卻效果的目的。
1.1設備規范
凝汽器型號：N-17600-Ⅰ
二次濾網型號：LSHK-1800
收球網型號
膠球泵型號
注：設備規范摘自該電廠運行規程

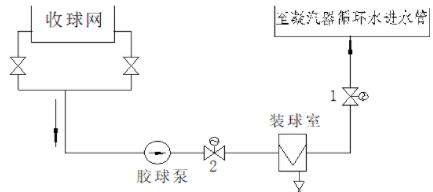

1.2膠球清洗裝置系統簡圖
1.3清洗原理
膠球泵將裝球室里的膠球打入凝汽器循環水進水管，膠球是非常柔軟的海綿球，直徑較銅管內徑大1～2毫米，進入循環水進水管后被循環水壓入銅管內，與管壁接觸產生擦拭，起到清洗凝汽器銅管作用，清洗后的膠球回到收球網，膠球泵再把從收球網收集的膠球，送入凝汽器循環水入口使其不斷循環，清洗完畢將球回收到裝球室，下次清洗再次使用。
圖1

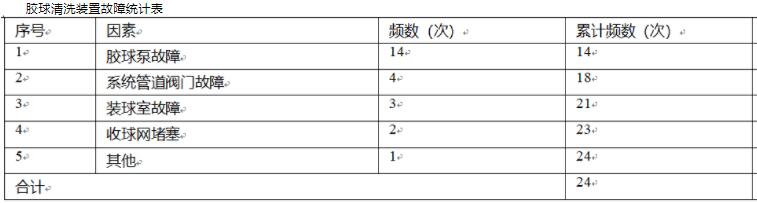

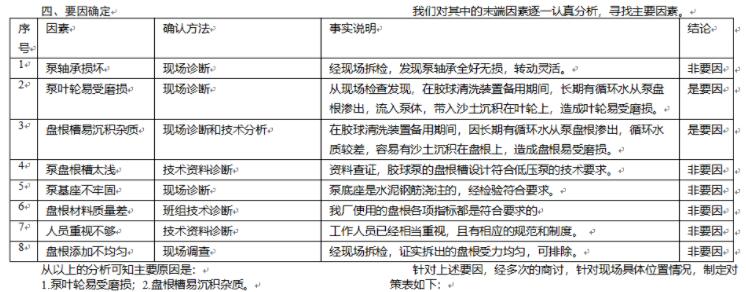

機組膠球清洗裝置故障增多。特別是膠球泵經常有故障需解列檢修，影響膠球清洗裝置的正常投運，至使凝汽器端差增大，特別在機組渡夏期間，對機組的真空影響更加明顯。為減少膠球清洗裝置故障，進行了深入調查分析。

|
